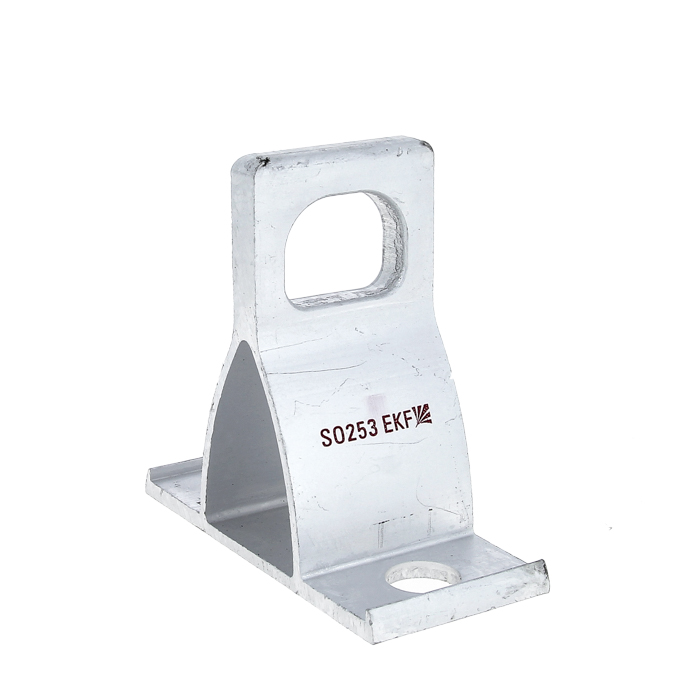

Кронштейн анкерный SO253 EKF PROxima

Анкерный кронштейн EKF PROxima SO253 предназначен для крепления анкерных зажимов на опорах линий электропередачи или фасадах зданий при монтаже самонесущих изолированных проводов. Модель изготавливается из высокопрочного алюминиевого сплава, устойчивого к коррозии и агрессивным атмосферным воздействиям. Монтаж осуществляется с помощью двух болтов М14 или стальной бандажной ленты. Предельная нагрузка составляет 15 кН.

Какие задачи решает кронштейн SO253

Кронштейн решает задачу надежного крепления анкерных зажимов на опорах и стенах зданий при монтаже воздушных линий электропередачи напряжением до 1 кВ. Он обеспечивает фиксацию провода СИП на фасадах и опорах, позволяя организовывать ответвления линий, подключение абонентов и ввод в здания. Конструкция с разделительными рисками предотвращает нахлест витков бандажной ленты при монтаже, а ограничители препятствуют соскальзыванию ленты.

Назначение и применение

Кронштейн используется в составе арматуры для СИП на воздушных линиях электропередачи напряжением до 1 кВ. Применяется при строительстве и реконструкции линий электропередачи, для крепления анкерных зажимов на опорах, фасадах зданий и других строительных конструкциях. Подходит для работы с проводами СИП-2 и СИП-4. Используется в районах с умеренным и холодным климатом, включая районы с агрессивной средой.

Конструкция и особенности

Кронштейн SO253 представляет собой монолитную деталь из алюминиевого сплава без защитного покрытия. Конструкция односторонняя, предназначена для крепления анкерных зажимов. Монтаж осуществляется с помощью двух болтов М14 через отверстия или с использованием стальной бандажной ленты шириной 20 мм. Геометрия изделия обеспечивает равномерное распределение механических напряжений. Кронштейн устойчив к ультрафиолетовому излучению, перепадам температур, коррозии и агрессивным средам.

Технические характеристики

Тип: кронштейн анкерный. Серия: PROxima. Материал: алюминиевый сплав. Цвет: серый. Длина: 94 мм. Ширина: 82-95 мм. Высота: 47-50 мм. Масса нетто: 0,11 кг. Предельная нагрузка: 15 кН. Диаметр отверстий под крепление: М14. Климатическое исполнение: УХЛ1. Диапазон рабочих температур: от -60 до +60°C. Температура монтажа: от -20 до +50°C. Способ монтажа: болтом или бандажной лентой. Срок службы: 40 лет. Гарантия: 7 лет.

Преимущества кронштейна SO253 EKF PROxima

Высокая механическая прочность обеспечивает надежную фиксацию проводов СИП. Устойчивость к ультрафиолетовому излучению, коррозии и агрессивным средам гарантирует длительную эксплуатацию в любых климатических условиях. Алюминиевый сплав устойчив к коррозии без дополнительного покрытия. Два способа монтажа: с помощью болтов М14 или бандажной ленты. Разделительные риски препятствуют нахлесту витков бандажной ленты при монтаже.

Практические рекомендации по монтажу

Кронштейн крепится к опоре или стене двумя болтами М14 через предусмотренные отверстия. Альтернативный способ монтажа — с использованием двух полос металлической бандажной ленты шириной 20 мм. При монтаже следите, чтобы разделительные риски предотвращали нахлест витков ленты. Монтаж рекомендуется производить при температуре от -20 до +50°C. Перед установкой убедитесь, что опорная поверхность способна выдержать проектную нагрузку.

Почему стоит купить

Кронштейн сертифицирован для применения в РФ, соответствует требованиям технических регламентов. Гарантия производителя — 7 лет, расчетный срок службы — 40 лет. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для каких типов СИП подходит кронштейн? Кронштейн предназначен для работы с проводами СИП-2 и СИП-4.

Какой максимальный диаметр болта можно использовать? Отверстия рассчитаны на крепление болтами с метрическим размером резьбы М14.

Можно ли использовать кронштейн на фасаде здания? Да, кронштейн предназначен для крепления на опорах и фасадах зданий.

Какова максимальная нагрузка на кронштейн? Предельная нагрузка составляет 15 кН.

Требуется ли дополнительная антикоррозионная обработка? Нет, материал — алюминиевый сплав, устойчивый к коррозии без дополнительного покрытия.
