Описание: Кабель АВВГ 4х120-1 кВ
АВВГ 4х120 – силовой кабель из алюминиевых жил, изолирован с помощью ПВХ-пластиката, оболочка из пвх-композита.
Расшифровка маркировки АВВГ 4х120
А – жила выполнена из алюминия;
В – поливинилхлоридный пластикат;
В – полимерная композиция;
Г – небронированный;
4 – количество алюминиевых жил;
120 – сечение алюминиевых жил в мм2.

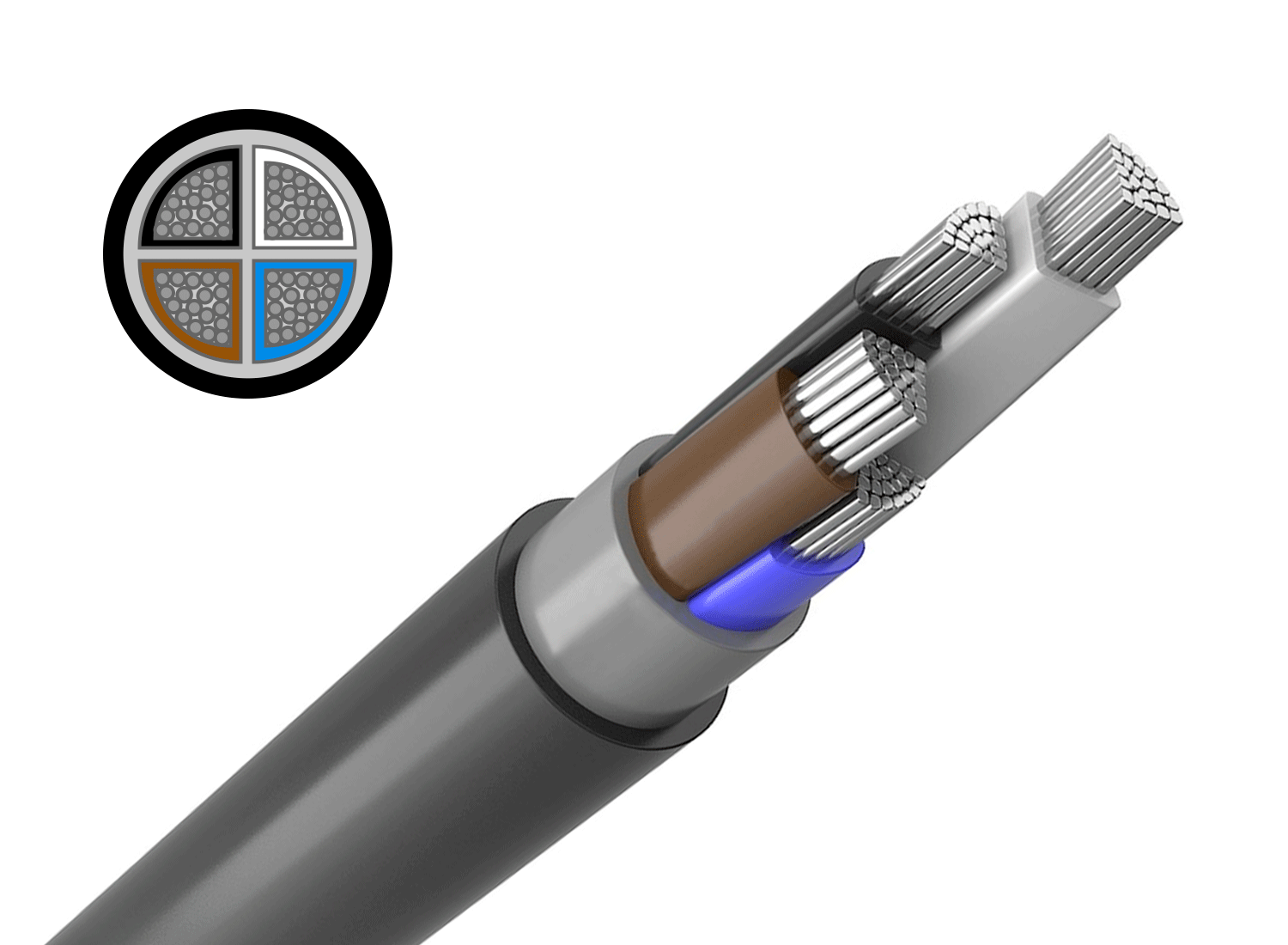

Конструкция кабеля АВВГ 4х120
Жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы;
Изоляция – из поливинилхлоридного пластиката;
Скрутка – жилы скручены в сердечник;
Защитная оболочка – из ПВХ пластиката.
Применение кабеля АВВГ 4х120
Кабели АВВГ подходят при переменном напряжении до 1кВ и частоте 50 Гц в неподвижных кабельных сооружениях. Возможно использование кабеля не только на суше, но и под водой, и на высоте.Способы монтажа кабеля АВВГ 4х120
– В подвесном монтаже;
– В сырых помещениях: тоннелях, шахтах, коллекторах или частично затапливаемых помещениях;
– На специальных эстакадах, в блоках и по мостам;
– На вертикальных, горизонтальных и наклонных трассах.
Кабель АВВГ не способствует распространению пожара и устойчив к воздействию плесневых грибов. При прокладке АВВГ 4х120 нужно учитывать, что максимальный радиус изгиба не должен превышать 10 диаметров для одножильного кабеля и 7,5 диаметров для многожильного кабеля. Температура нагрева не должна превышать 70 градусов. В течении 4 - 10 минут кабель АВВГ способен выдерживать перегрев до 160 градусов.
Основные
Материал проводника
Алюминий
Материал внешней оболочки
Поливинилхлорид
