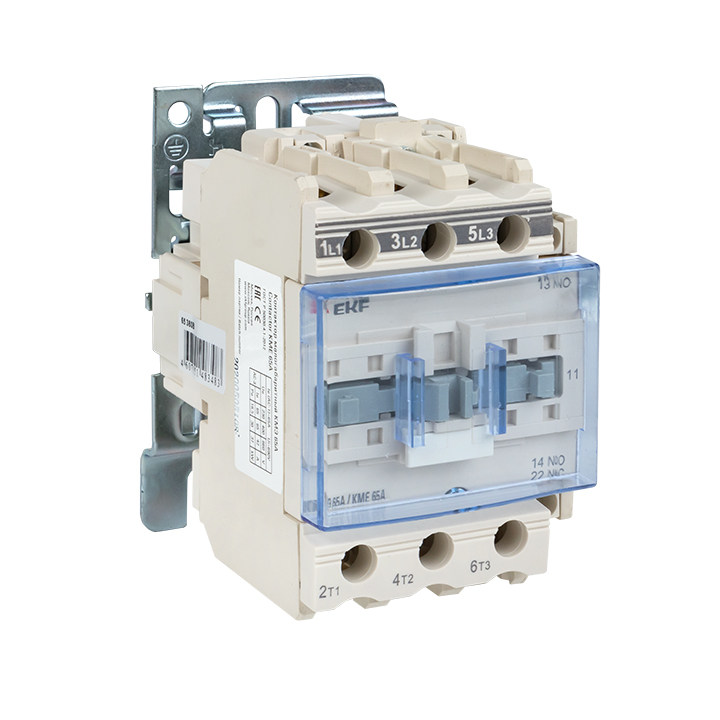

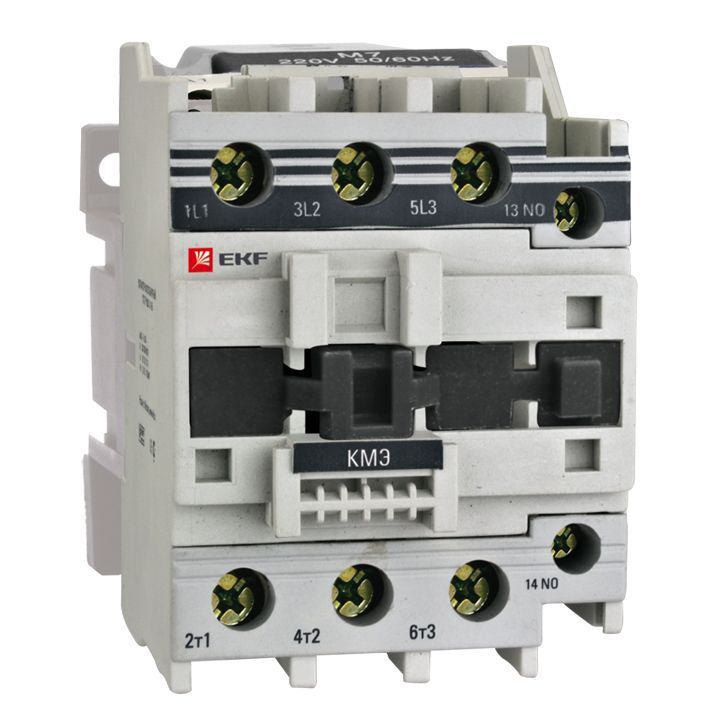

Контактор EKF КМЭ 65А 380В NO+NC

Малогабаритный контактор EKF PROxima КМЭ с номинальным током 65 А и напряжением катушки 380 В предназначен для дистанционного управления силовыми электрическими цепями в нормальном режиме работы. Модель с тремя нормально разомкнутыми (3NO) силовыми контактами и одним вспомогательным контактом NO+NC применяется в системах управления электродвигателями, освещением и другими нагрузками. Возможна коммутация медных и алюминиевых проводников.

Какие задачи решает контактор КМЭ 65А

Контактор предназначен для частых дистанционных включений и отключений силовых цепей переменного тока частотой 50/60 Гц с напряжением до 660 В. Модель подходит для управления асинхронными двигателями с короткозамкнутым ротором в категории применения AC-3, а также для коммутации неиндуктивных или слабоиндуктивных нагрузок, печей сопротивления в категории AC-1. Коммутируемая мощность при AC-3, 400 В составляет 30 кВт, что позволяет использовать контактор для управления оборудованием средней мощности в промышленных и коммерческих установках.

Назначение и применение

Контактор применяется в системах автоматизации промышленного оборудования, управления насосами, вентиляторами, компрессорами, конвейерами, лифтами и другими электродвигателями. Используется в распределительных щитах, шкафах управления и автоматики на производственных предприятиях, в зданиях коммерческого и общественного назначения. Монтаж возможен как на DIN-рейку, так и на монтажную панель.

Конструкция и особенности

Конструкция контактора включает корпус из термостойкой пластмассы, неподвижные и подвижные контакты, закрепленные в подвижной части магнитной системы. При подаче напряжения на катушку управления в магнитной системе возникает магнитное поле, которое преодолевает сопротивление пружины, замыкая контакты. При отключении напряжения пружина размыкает контакты. Сердечник выполнен из высококачественной электротехнической стали с уменьшенными вихревыми потерями, что обеспечивает надежное удержание контактов во включенном состоянии. Магнитная система оснащена резиновыми демпферами для снижения шума при работе. Контакты изготовлены из серебросодержащего композита, обеспечивающего низкое переходное сопротивление и высокую износостойкость. Тарельчатые зажимы обеспечивают надежное присоединение проводников.

Технические характеристики

Тип: контактор переменного тока, нереверсивный. Количество силовых полюсов: 3 (3NO). Номинальный рабочий ток Ie при AC-3, 400 В: 65 А. Номинальный рабочий ток Ie при AC-1, 400 В: 80 А. Номинальный рабочий ток Ie при AC-4, 400 В: 28 А. Коммутируемая мощность при AC-3, 400 В: 30 кВт. Коммутируемая мощность при AC-4, 400 В: 13 кВт. Напряжение катушки управления: 380 В переменного тока (диапазон 340-440 В, 50 Гц). Количество вспомогательных контактов: 1 NO + 1 NC. Способ монтажа: DIN-рейка 35 мм или монтажная панель. Тип подключения: винтовое соединение. Максимальное сечение подключаемого кабеля: 25 мм². Степень защиты: IP20. Климатическое исполнение: УХЛ4. Диапазон рабочих температур: от -25 до +50°C. Габариты: 74×127×114 мм. Вес: 1,3 кг. Гарантийный срок: 7 лет. Срок службы: 10 лет.

Преимущества контактора КМЭ PROxima

Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую коммутационную износостойкость. Резиновые демпферы снижают уровень шума при работе. Маркировочная площадка упрощает идентификацию в щите. Самопозиционирующиеся подвижные контакты с сферической поверхностью обеспечивают быстрое гашение дуги. Тарельчатые зажимы гарантируют надежное присоединение проводников. Возможность установки на DIN-рейку или монтажную панель расширяет область применения. Рифленая поверхность дополнительных контактов улучшает токопроводность.

Практические рекомендации по монтажу

Установите контактор на DIN-рейку до характерного щелчка или закрепите на монтажной панели с помощью винтов. Подключение проводников выполняйте к винтовым клеммам, соблюдая схему, указанную на корпусе. Для силовых цепей используйте медный или алюминиевый провод сечением не более 25 мм². Катушку управления подключите к клеммам A1 и A2 с напряжением 340-440 В. При необходимости установите дополнительные аксессуары (вспомогательные контакты, блоки задержки). После монтажа проверьте надежность затяжки винтовых соединений и соответствие подключения проектной схеме.

Почему стоит купить

Контактор сертифицирован для применения в РФ, соответствует требованиям технических регламентов. Гарантия производителя — 7 лет, расчетный срок службы — 10 лет. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для управления какими двигателями подходит контактор? Модель предназначена для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 30 кВт при напряжении 400 В в категории AC-3.

Можно ли устанавливать контактор на DIN-рейку? Да, контактор имеет универсальное крепление для установки на стандартную DIN-рейку 35 мм или монтажную панель.

Какое сечение провода можно подключать? Винтовые клеммы рассчитаны на подключение медных и алюминиевых проводников сечением до 25 мм².

Есть ли у контактора вспомогательные контакты? Да, модель оснащена одним нормально разомкнутым и одним нормально замкнутым вспомогательными контактами.
