Таймер ТЭ15 цифровой 16А 230В EKF
Электронный таймер ТЭ-15 серии PROxima предназначен для автоматического управления электротехническим оборудованием в бытовых и промышленных электроустановках. Модель с информативным ЖК-дисплеем и защитной крышкой позволяет задавать до 16 независимых недельных программ с временем срабатывания от 1 минуты до 168 часов. Коммутационный ток до 16А допускает прямое подключение большинства нагрузок, а для мощных цепей предусмотрена возможность работы через контактор. Изделие монтируется на стандартную 35мм DIN-рейку и соответствует требованиям ГОСТ.
Какие задачи решает цифровой таймер ТЭ-15
Устройство обеспечивает автоматическое включение и отключение питания оборудования по гибкому расписанию, что позволяет снизить энергопотребление, повысить безопасность и оптимизировать работу систем. Таймер решает задачи управления: уличным и офисным освещением; системами отопления, кондиционирования и вентиляции; циркуляционными насосами и системами автополива; теплицами, инкубаторами и аквариумами; зарядными станциями для электромобилей. Возможность настройки до 16 программ на включение и отключение с точностью до 1 минуты позволяет создавать сложные недельные расписания для любых режимов работы.
Назначение и применение
Таймер ТЭ-15 используется в однофазных электрических сетях напряжением 230В частотой 50 Гц. Номинальный коммутационный ток 16А при 250В переменного тока позволяет подключать нагрузку мощностью до 3,5 кВт без применения дополнительного оборудования. Если нагрузка превышает номинальный ток или необходимо управлять трехфазным оборудованием, подключение осуществляется через электромагнитный пускатель (контактор) с соответствующей токовой нагрузкой. Степень защиты IP20 и диапазон рабочих температур от -25 до +40°C позволяют устанавливать таймер в электрощитах внутри помещений. Ширина устройства — 35 мм (2 стандартных модуля).
Конструкция и особенности

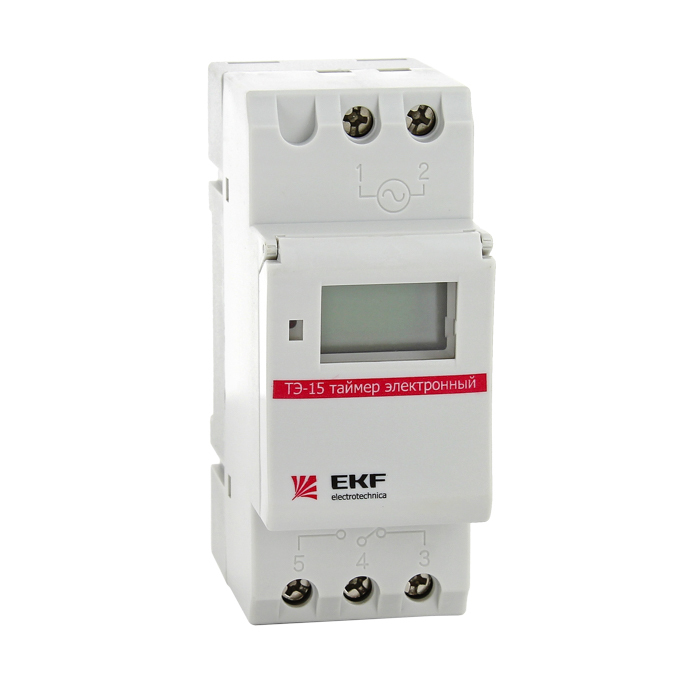

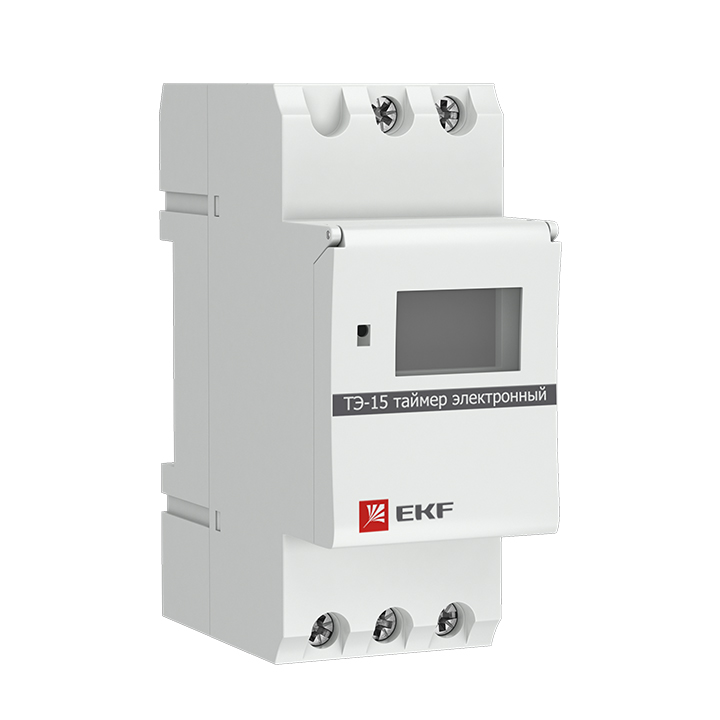

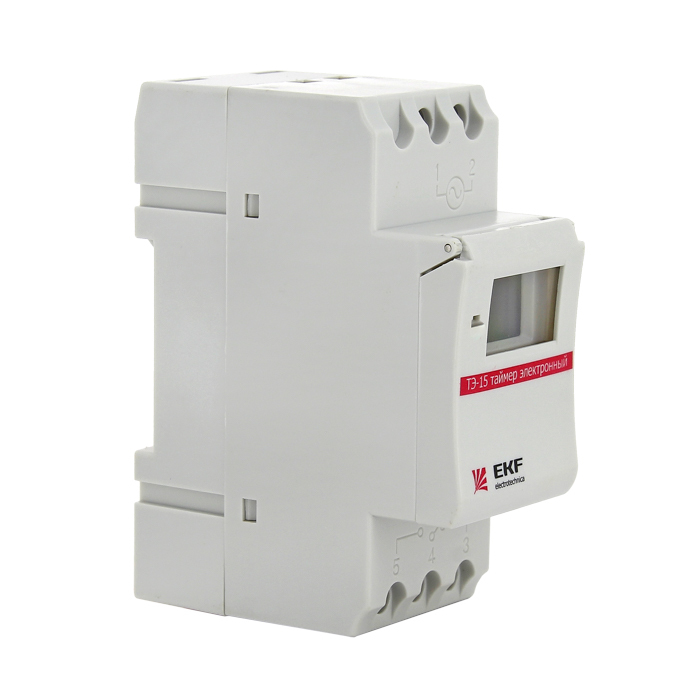

Микропроцессорный таймер выполнен в корпусе серого цвета из ударопрочного пластика. Лицевая панель оснащена ЖК-дисплеем с текстовой индикацией и защитной откидной крышкой, предохраняющей кнопки от случайных нажатий. Программирование осуществляется четырьмя кнопками: выбор меню, настройка часов, минут и дней недели. Для сохранения настроек при отключении электроэнергии предусмотрен встроенный аккумулятор с запасом хода не менее 150 часов. Устройство имеет встроенное перекидное реле с нормально-разомкнутым (НО) и нормально-замкнутым (НЗ) контактами, что расширяет возможности подключения различных типов нагрузок. Гарантийный срок эксплуатации составляет 7 лет при общем сроке службы до 10 лет.
Технические характеристики
Тип товара: реле времени цифровое (таймер) для распределительного щита. Код товара: mdt-15, артикул 161-0622. Номинальное напряжение: 230 В переменного тока (AC). Частота сети: 50–60 Гц. Коммутационный ток: 16 А (при 250 В AC). Потребляемая мощность: 6 Вт. Количество каналов: 1. Тип контакта: переключающий (НО + НЗ). Количество ячеек памяти: 15. Количество программируемых включений/отключений: 8. Диапазон настройки времени: от 1 минуты до 168 часов (7 суток). Точность хода: ±1 секунда в сутки. Ресурс срабатываний (механическая/электрическая износостойкость): не менее 10 000 циклов. Степень защиты: IP20. Климатическое исполнение: УХЛ4. Диапазон рабочих температур: от -25 до +40 °C. Запас хода программы при отключении питания: не менее 150 часов. Габаритные размеры (В×Ш×Г): 90×35×60 мм. Ширина в модулях: 2. Способ монтажа: на DIN-рейку 35 мм. Серия производителя: PROxima. Соответствие стандартам: ГОСТ Р 53994.2.7-2010.
Преимущества таймера ТЭ-15 EKF
Основные достоинства устройства — сочетание надежности и функциональности. Информативный ЖК-дисплей с текстовым руководством (есть на русском) упрощает настройку. Защитная крышка предотвращает случайное сбивание параметров. Широкий выбор недельных программ для конкретных дней или целых блоков (пн-пт, сб-вс, вся неделя) с возможностью ручного отключения в любой момент. Функция автоматического переключения на летнее/зимнее время (плюс настройка праздничных дней). Гарантийный срок 7 лет плюс запас хода на 150 часов гарантирует сохранность установок при аварийных отключениях в сети, а доступный монтаж на DIN-рейку ускоряет интеграцию в щиты любого типа.
Практические рекомендации по монтажу и эксплуатации
Установите таймер на DIN-рейку в электрощитке (степень защиты не ниже IP20). Подключите питание на клеммы 1 (фаза L) и 2 (нейтраль N). Подключите нагрузку к клеммам 4 (общий контакт), 5 (НО, замыкающий) или 3 (НЗ, размыкающий) в зависимости от требуемой логики работы. Если номинальный ток нагрузки превышает 16 А или напряжение сети не соответствует, используйте промежуточный контактор (электромагнитный пускатель). При первом включении или после отключения питания может потребоваться кратковременная активация таймера через скрытое отверстие на лицевой панели (тонким металлическим стержнем) и настройка текущего времени и даты. Программирование осуществляется последовательным нажатием кнопок час, минута и день. Всего можно создать до 8 независимых пар включений-отключений (программ) на одном канале.
Почему стоит купить
Таймер сертифицирован (ЕАС), гарантия производителя — 7 лет. EKF PROxima — бюджетная серия для профессиональной автоматизации, признанная на российском рынке. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.
Вопросы и ответы
Какую максимальную нагрузку можно подключать напрямую к таймеру? Прямое подключение допускается для однофазной нагрузки мощностью до 3,5 кВт (ток до 16 А). Если нагрузка превышает 16 А или оборудование трехфазное, обязательно используйте контактор.
Сколько программ можно записать в память таймера? Устройство поддерживает до 8 пар «включение-отключение» на один канал, что соответствует 15 ячейкам памяти для различных временных отрезков и 8 программам управления.
Сохраняются ли настройки при отключении электроэнергии? Да, встроенный аккумулятор обеспечивает сохранность запрограммированного расписания и ход часов при отключении питания в течение до 150 часов.
Как настроить таймер на работу только в определенные дни недели? В процессе программирования можно выбрать дни недели (например, только понедельник-пятница, суббота-воскресенье или индивидуально для любого дня), что удобно для офисного освещения, полива или автоматизации бытовых процессов в выходные.
Какой срок службы у таймера и его гарантия? Гарантийный срок эксплуатации — 7 лет, расчетный срок службы при соблюдении правил установки и эксплуатации составляет не менее 10 лет, а механическая износостойкость — не менее 10000 включений/выключений.
